Sơ đồ phân rã chức năng là công cụ thiết kế cơ bản và hiệu quả để phân tích, mô tả chi tiết cấu trúc chức năng của một hệ thống hoặc một quy trình. Việc vẽ sơ đồ này giúp người dùng hiểu rõ cách thức hoạt động của hệ thống, từ đó có thể cải tiến, tối ưu và phát triển theo hướng phù hợp. Bài viết này sẽ hướng dẫn chi tiết cách vẽ sơ đồ phân rã chức năng, kèm theo các ví dụ minh họa cụ thể để người đọc dễ dàng áp dụng vào thực tế.
Có thể bạn quan tâm: Hướng Dẫn Tải Và Cài Đặt Plugin Tính Thể Tích Trong Sketchup
Tóm tắt các bước cài đặt sơ đồ phân rã chức năng
- Xác định phạm vi hệ thống cần phân tích và chức năng chính.
- Liệt kê các chức năng cấp 1 (cấp độ cao nhất) của hệ thống.
- Phân rã từng chức năng cấp 1 thành các chức năng cấp 2, cấp 3… cho đến khi đạt mức chi tiết cần thiết.
- Sử dụng công cụ vẽ sơ đồ (PowerPoint, Visio, Draw.io) để minh họa cấu trúc phân cấp.
- Kiểm tra tính logic, đầy đủ của sơ đồ, đảm bảo không có chức năng nào bị bỏ sót hoặc trùng lặp.
Khái niệm sơ đồ phân rã chức năng
Sơ đồ phân rã chức năng là một biểu đồ mô tả cách một hệ thống hoặc quy trình được chia nhỏ thành các chức năng nhỏ hơn, cho phép người dùng hiểu rõ cấu trúc và cách thức hoạt động của từng phần. Đây là bước quan trọng trong quy trình phân tích và thiết kế hệ thống, đặc biệt hữu ích trong các dự án phát triển phần mềm, quản lý quy trình doanh nghiệp hoặc xây dựng hệ thống thông tin.
Đặc điểm cơ bản
- Phân cấp rõ ràng: Mỗi chức năng được chia thành các cấp độ khác nhau, từ tổng quát đến chi tiết.
- Tập trung vào chức năng: Sơ đồ này tập trung vào “cái gì” hệ thống làm thay vì “làm thế nào” hoặc “khi nào”.
- Hỗ trợ phân tích: Giúp xác định các chức năng cần thiết, phát hiện chức năng thừa hoặc thiếu.
Tại sao cần vẽ sơ đồ phân rã chức năng?
Việc xây dựng sơ đồ phân rã chức năng mang lại nhiều lợi ích thiết thực cho quá trình phát triển và quản lý hệ thống.
<>Xem Thêm Bài Viết:<>- Hướng Dẫn Tải Tệp Lên Drive Của Người Khác Chi Tiết Nhất
- Đánh Giá Toàn Diện Khu Dân Cư Tân Kiên Residence Huyện Bình Chánh
- Foxit PDF Reader Free Download Full Version With Crack
- Sân bay Chu Lai và động lực phát triển vùng
- Vợ Phó Thủ tướng Vũ Đức Đam Là Ai? Thông Tin Chi Tiết
1. Hiểu rõ cấu trúc hệ thống
Sơ đồ này giúp người dùng hình dung được toàn bộ hệ thống dưới dạng các chức năng nhỏ, từ đó dễ dàng nắm bắt mối quan hệ giữa các bộ phận.
2. Hỗ trợ phân công nhiệm vụ
Khi các chức năng được phân rã chi tiết, việc phân công công việc cho các nhóm hoặc cá nhân sẽ trở nên rõ ràng và hiệu quả hơn.
3. Tối ưu hóa quy trình
Qua việc phân tích từng chức năng, có thể phát hiện các bước thừa, chồng chéo hoặc không cần thiết, từ đó đề xuất các giải pháp cải tiến.
4. Làm cơ sở cho phát triển phần mềm
Sơ đồ phân rã chức năng thường được sử dụng như tài liệu nền tảng để xây dựng các mô hình yêu cầu, thiết kế hệ thống và viết mã.
Có thể bạn quan tâm: Cách Ẩn Thông Tin Trên Zalo Hiệu Quả Và An Toàn
Các bước vẽ sơ đồ phân rã chức năng
Quy trình vẽ sơ đồ phân rã chức năng bao gồm 5 bước chính, được thực hiện tuần tự để đảm bảo tính logic và đầy đủ.
Bước 1: Xác định phạm vi hệ thống
Việc đầu tiên là xác định rõ hệ thống hoặc quy trình cần phân tích. Điều này bao gồm:
- Mục tiêu của hệ thống: Hệ thống được tạo ra để làm gì?
- Đối tượng sử dụng: Ai sẽ là người sử dụng hoặc tương tác với hệ thống?
- Ranh giới hệ thống: Những gì thuộc về hệ thống và những gì nằm ngoài phạm vi?

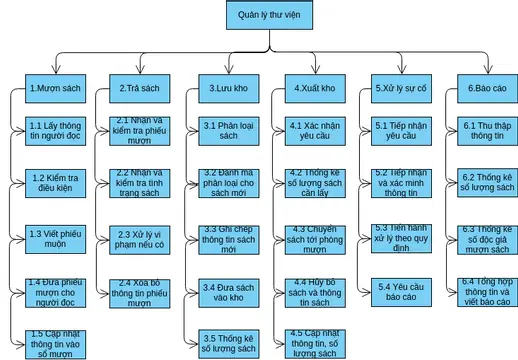

Ví dụ: Nếu phân tích hệ thống quản lý thư viện, phạm vi có thể bao gồm việc mượn/trả sách, quản lý độc giả, quản lý sách và báo cáo thống kê.
Bước 2: Liệt kê chức năng cấp 1
Dựa trên phạm vi đã xác định, liệt kê các chức năng chính, cấp độ cao nhất của hệ thống. Các chức năng này nên được mô tả ngắn gọn, rõ ràng.
Ví dụ với hệ thống quản lý thư viện:
- Quản lý độc giả
- Quản lý sách
- Quản lý mượn/trả
- Báo cáo thống kê
Bước 3: Phân rã các chức năng cấp 1
Mỗi chức năng cấp 1 được tiếp tục phân rã thành các chức năng cấp 2, cấp 3… cho đến khi đạt được mức độ chi tiết cần thiết.
Ví dụ phân rã chức năng “Quản lý độc giả”:
- Cấp 2: Đăng ký độc giả mới
- Cấp 2: Cập nhật thông tin độc giả
- Cấp 2: Xóa độc giả
- Cấp 2: Tìm kiếm độc giả
Tiếp tục phân rã “Đăng ký độc giả mới” thành các bước cụ thể như: Nhập thông tin, kiểm tra trùng lặp, lưu dữ liệu.
Bước 4: Vẽ sơ đồ
Sử dụng các công cụ hỗ trợ để minh họa cấu trúc phân cấp:
- Microsoft PowerPoint: Dễ sử dụng, phù hợp với các sơ đồ đơn giản.
- Microsoft Visio: Chuyên nghiệp, hỗ trợ nhiều dạng biểu đồ.
- Draw.io (diagrams.net): Miễn phí, trực tuyến, dễ chia sẻ.
Cách vẽ:
- Tạo một hình chữ nhật lớn ở trên cùng, ghi tên hệ thống.
- Kẻ các nhánh xuống dưới, mỗi nhánh là một chức năng cấp 1.
- Từ mỗi chức năng cấp 1, kẻ tiếp các nhánh nhỏ hơn cho các chức năng cấp 2, cấp 3…
- Sử dụng các ký hiệu nhất quán (mũi tên, hình dạng) để thể hiện mối quan hệ.
Bước 5: Kiểm tra và hoàn thiện
Sau khi vẽ xong, cần kiểm tra:
- Tính đầy đủ: Tất cả các chức năng cần thiết đã được liệt kê chưa?
- Tính logic: Các chức năng có được sắp xếp theo trình tự hợp lý không?
- Tính rõ ràng: Mỗi chức năng có được mô tả rõ ràng, không gây nhầm lẫn?
Nếu cần, hãy điều chỉnh sơ đồ cho đến khi đạt được sự hoàn thiện.
Các công cụ hỗ trợ vẽ sơ đồ phân rã chức năng
1. Microsoft PowerPoint
PowerPoint là công cụ phổ biến, dễ tiếp cận, phù hợp với các sơ đồ đơn giản. Người dùng có thể sử dụng các hình khối, đường nối và định dạng văn bản để tạo sơ đồ.
Ưu điểm:
- Dễ sử dụng
- Tích hợp sẵn trong Office
- Có thể chèn vào bài thuyết trình
Nhược điểm:
- Hạn chế về tính năng chuyên sâu
- Khó quản lý các sơ đồ lớn, phức tạp
2. Microsoft Visio
Có thể bạn quan tâm: Tuyển Nhân Viên Phục Vụ Trà Sữa – Hướng Dẫn Chi Tiết
Visio là công cụ chuyên nghiệp dành cho việc tạo các loại sơ đồ kỹ thuật, bao gồm sơ đồ phân rã chức năng.
Ưu điểm:
- Nhiều mẫu và biểu tượng có sẵn
- Hỗ trợ tự động căn chỉnh, sắp xếp
- Tích hợp tốt với các sản phẩm Microsoft khác
Nhược điểm:
- Cần mua bản quyền
- Giao diện phức tạp hơn so với PowerPoint
3. Draw.io (diagrams.net)
Draw.io là công cụ trực tuyến miễn phí, hỗ trợ vẽ nhiều loại sơ đồ khác nhau.
Ưu điểm:
- Miễn phí
- Không cần cài đặt
- Dễ dàng chia sẻ và cộng tác
Nhược điểm:
- Cần kết nối internet
- Một số tính năng cao cấp bị giới hạn
Ví dụ minh họa: Sơ đồ phân rã chức năng cho hệ thống quản lý bán hàng
Để minh họa cụ thể, dưới đây là ví dụ về sơ đồ phân rã chức năng cho một hệ thống quản lý bán hàng đơn giản.
1. Xác định phạm vi
Hệ thống quản lý bán hàng hỗ trợ các hoạt động: quản lý sản phẩm, quản lý khách hàng, quản lý đơn hàng và báo cáo doanh thu.
2. Chức năng cấp 1
- Quản lý sản phẩm
- Quản lý khách hàng
- Quản lý đơn hàng
- Báo cáo doanh thu
3. Phân rã chức năng
Quản lý sản phẩm:
- Thêm sản phẩm mới
- Cập nhật thông tin sản phẩm
- Xóa sản phẩm
- Tìm kiếm sản phẩm
Quản lý khách hàng:
- Đăng ký khách hàng
- Cập nhật thông tin khách hàng
- Xóa khách hàng
- Tìm kiếm khách hàng
Quản lý đơn hàng:
- Tạo đơn hàng
- Cập nhật trạng thái đơn hàng
- Hủy đơn hàng
- Xem chi tiết đơn hàng
Báo cáo doanh thu:
- Báo cáo doanh thu theo ngày
- Báo cáo doanh thu theo tháng
- Báo cáo sản phẩm bán chạy
- Báo cáo khách hàng tiềm năng
4. Minh họa sơ đồ
Sơ đồ này có thể được vẽ bằng các công cụ như PowerPoint hoặc Visio, với hình chữ nhật ở trên cùng là “Hệ thống quản lý bán hàng”, các nhánh xuống dưới là các chức năng cấp 1, và các nhánh nhỏ hơn là các chức năng cấp 2.
Một số lưu ý khi vẽ sơ đồ phân rã chức năng
1. Tránh phân rã quá sâu
Việc phân rã quá chi tiết có thể khiến sơ đồ trở nên rối mắt và khó theo dõi. Chỉ nên phân rã đến mức độ cần thiết để hiểu rõ chức năng.
2. Đảm bảo tính nhất quán
Các chức năng cùng cấp độ nên được mô tả theo cùng một định dạng (ví dụ: đều bắt đầu bằng động từ).
Có thể bạn quan tâm: Hướng Dẫn Khắc Phục Lỗi Không Xóa Được Sheet Trong Excel
3. Sử dụng ngôn ngữ rõ ràng
Tránh dùng từ ngữ mơ hồ, khó hiểu. Mỗi chức năng nên được mô tả ngắn gọn, súc tích.
4. Cập nhật khi cần thiết
Hệ thống có thể thay đổi theo thời gian, do đó sơ đồ phân rã chức năng cũng cần được cập nhật để phản ánh đúng thực tế.
Cách sử dụng sơ đồ phân rã chức năng trong thực tế
Sơ đồ phân rã chức năng không chỉ là công cụ phân tích mà còn có thể được áp dụng trong nhiều tình huống thực tế.
1. Trong phát triển phần mềm
Khi phát triển phần mềm, sơ đồ này giúp đội ngũ phát triển hiểu rõ yêu cầu, từ đó xây dựng cấu trúc module phù hợp.
2. Trong quản lý dự án
Sơ đồ giúp xác định rõ các công việc cần thực hiện, hỗ trợ lập kế hoạch và phân công nhiệm vụ hiệu quả.
3. Trong cải tiến quy trình
Khi muốn cải tiến một quy trình, việc phân tích chức năng giúp phát hiện các điểm yếu, từ đó đề xuất giải pháp khắc phục.
Tổng kết
Sơ đồ phân rã chức năng là công cụ hữu ích giúp người dùng hiểu rõ cấu trúc và cách thức hoạt động của một hệ thống. Việc vẽ sơ đồ này đòi hỏi sự cẩn thận, logic và chú ý đến từng chi tiết. Bằng cách tuân thủ các bước hướng dẫn, sử dụng công cụ phù hợp và lưu ý các điểm quan trọng, người dùng có thể tạo ra một sơ đồ phân rã chức năng hiệu quả, hỗ trợ tốt cho quá trình phân tích, thiết kế và phát triển hệ thống.
summerland hy vọng bài viết này đã cung cấp cho bạn cái nhìn toàn diện về cách vẽ sơ đồ phân rã chức năng, đồng thời giúp bạn áp dụng thành công vào các dự án thực tế.
