Điện năng là mạch máu của nền kinh tế hiện đại, và có mấy loại đường dây truyền tải chính là câu hỏi quan trọng để hiểu được cách thức mà dòng điện được vận chuyển từ nhà máy phát điện đến các hộ tiêu thụ. Việc phân loại các đường dây này không chỉ giúp các kỹ sư thiết kế hệ thống điện lưới hiệu quả mà còn ảnh hưởng trực tiếp đến độ an toàn, chi phí đầu tư và hiệu suất vận hành. Bài viết dưới đây sẽ cung cấp một cái nhìn toàn diện về có mấy loại đường dây truyền tải, từ cấu tạo, nguyên lý hoạt động cho đến ưu, nhược điểm và ứng dụng thực tiễn, giúp người đọc có thể dễ dàng so sánh và lựa chọn loại dây phù hợp với từng điều kiện cụ thể.

Có thể bạn quan tâm: Cách Tải Sách Mềm Về Máy Tính [link Tốc Độ Cao]

Tổng quan về đường dây truyền tải điện

Trước khi đi vào câu hỏi có mấy loại đường dây truyền tải, chúng ta cần hiểu rõ khái niệm và vai trò của chúng trong hệ thống điện. Đường dây truyền tải là một hệ thống các dây dẫn được thiết kế để truyền tải điện năng từ các nhà máy phát điện (thường có công suất lớn) đến các trạm biến áp trung gian hoặc các khu vực tiêu thụ điện ở xa. Đây là một phần không thể thiếu, đóng vai trò như “con đường” để đưa điện năng đến tận tay người dùng.

Vai trò và tầm quan trọng của đường dây truyền tải

Đường dây truyền tải điện đóng vai trò then chốt trong hệ thống điện quốc gia, với các chức năng chính như:

<>Xem Thêm Bài Viết:<>

Truyền tải công suất lớn: Khác với đường dây phân phối, đường dây truyền tải có khả năng vận chuyển một khối lượng điện năng khổng lồ, lên tới hàng trăm megawatt, vượt qua các khoảng cách hàng trăm kilômét.
Liên kết các nhà máy phát điện: Chúng tạo thành một mạng lưới liên kết các nhà máy thủy điện, nhiệt điện, điện gió, điện mặt trời… thành một hệ thống điện đồng bộ, giúp cân bằng nguồn và tải, tăng độ tin cậy cung cấp điện.
Giảm tổn thất điện năng: Bằng cách truyền tải ở điện áp cao, dòng điện được giảm xuống, từ đó giảm thiểu tổn thất do hiệu ứng Joule (I²R) trên đường dây, giúp tiết kiệm năng lượng và chi phí.
Tăng độ ổn định hệ thống: Một mạng lưới truyền tải dày đặc giúp hệ thống điện có khả năng chịu đựng các sự cố cục bộ, giảm nguy cơ mất điện diện rộng.

Các thông số kỹ thuật cơ bản

Để đánh giá và lựa chọn loại đường dây phù hợp, cần quan tâm đến các thông số kỹ thuật sau:

Điện áp định mức (kV): Đây là thông số quan trọng nhất, quyết định khả năng truyền tải công suất và khoảng cách. Các cấp điện áp phổ biến ở Việt Nam là 110kV, 220kV, 500kV.
Dòng điện định mức (A): Liên quan mật thiết đến điện áp và công suất, ảnh hưởng đến kích thước dây dẫn và tổn thất.
Công suất truyền tải (MW): Khả năng vận chuyển điện năng, phụ thuộc vào điện áp, dòng điện và các yếu tố môi trường.
Chiều dài tuyến (km): Khoảng cách giữa điểm phát và điểm nhận, ảnh hưởng đến tổn thất và chi phí đầu tư.
Loại dây dẫn: Có thể là dây trần, dây bọc, dây nhôm, dây đồng hoặc dây nhôm lõi thép (ACSR).
Kết cấu cột và cách điện: Phụ thuộc vào điều kiện địa hình, khí hậu, điện áp và yêu cầu về độ an toàn.

Có Mấy Loại Đường Dây Truyền Tải: Phân Loại Chi Tiết

Có thể bạn quan tâm: Cách Tải Ứng Dụng Cho Đồng Hồ Thông Minh: Hướng Dẫn Chi Tiết Cho Mọi Hệ Điều Hành

Câu hỏi có mấy loại đường dây truyền tải có thể được trả lời theo nhiều cách phân loại khác nhau, tùy thuộc vào tiêu chí lựa chọn. Dưới đây là các cách phân loại phổ biến và chi tiết nhất.

Phân loại theo vị trí và chức năng trong hệ thống điện

Đây là cách phân loại phổ biến nhất, giúp hình dung rõ ràng về vai trò của từng loại đường dây trong toàn bộ hệ thống truyền tải và phân phối điện.

Đường dây truyền tải cao áp

Đường dây truyền tải cao áp là xương sống của hệ thống điện, chuyên chở điện năng từ các nhà máy phát điện lớn đến các trung tâm phụ tải lớn hoặc các trạm biến áp trung gian.

Đặc điểm kỹ thuật:

Điện áp định mức: Thường từ 110kV trở lên, phổ biến là 110kV, 220kV, 500kV.
Dòng điện: Tương đối nhỏ do điện áp cao, giúp giảm tổn thất.
Dây dẫn: Thường là dây nhôm lõi thép (ACSR) có tiết diện lớn để chịu được dòng điện cao và lực kéo.
Cột điện: Cột thép hoặc bê tông cốt thép cao, có khoảng cách giữa các cột lớn, có thể lên tới hàng trăm mét.
Cách điện: Sử dụng chuỗi sứ cách điện nhiều bát, tùy theo cấp điện áp.

Ưu điểm:

Tổn thất điện năng thấp: Do điện áp cao, dòng điện nhỏ, tổn thất I²R được giảm thiểu đáng kể.
Khả năng truyền tải công suất lớn: Có thể vận chuyển hàng trăm megawatt.
Khoảng cách truyền tải xa: Phù hợp để kết nối các nhà máy điện ở vùng sâu, vùng xa với các thành phố lớn.

Nhược điểm:

Chi phí đầu tư lớn: Cột cao, dây dẫn lớn, thiết bị cách điện phức tạp.
Yêu cầu an toàn nghiêm ngặt: Khoảng cách an toàn lớn, khu vực hành lang bảo vệ rộng.
Ảnh hưởng môi trường: Có thể gây nhiễu điện từ, ảnh hưởng đến cảnh quan.

Ứng dụng thực tế:

Tuyến 500kV Bắc – Nam: Là xương sống truyền tải điện quốc gia, nối liền các nhà máy thủy điện, nhiệt điện ở miền Bắc, miền Trung với các trung tâm phụ tải lớn ở miền Nam.
Tuyến 220kV kết nối các tỉnh: Truyền tải điện giữa các tỉnh, thành phố, đảm bảo cung cấp điện ổn định cho các khu vực.

Đường dây truyền tải trung áp

Đường dây truyền tải trung áp đóng vai trò trung gian, nhận điện từ các trạm biến áp cao áp và phân phối đến các trạm biến áp phân phối hoặc các hộ tiêu thụ công nghiệp lớn.

Đặc điểm kỹ thuật:

Điện áp định mức: Thường từ 22kV đến 66kV, phổ biến nhất là 22kV và 35kV.
Dòng điện: Cao hơn so với đường dây cao áp nhưng thấp hơn so với phân phối.
Dây dẫn: Có thể là dây trần (ACSR) hoặc dây bọc, tùy theo điều kiện môi trường.
Cột điện: Cột thép hoặc bê tông cốt thép, chiều cao thấp hơn so với cột cao áp.
Cách điện: Chuỗi sứ cách điện ít bát hơn so với cao áp.

Ưu điểm:

Chi phí đầu tư hợp lý: Cân bằng giữa khả năng truyền tải và chi phí.
Phù hợp với khoảng cách trung bình: Từ vài chục đến vài trăm kilômét.
Dễ dàng bảo trì, sửa chữa: So với đường dây cao áp, việc tiếp cận và sửa chữa dễ dàng hơn.

Nhược điểm:

Tổn thất cao hơn so với cao áp: Do điện áp thấp hơn, dòng điện lớn hơn.
Khả năng truyền tải công suất hạn chế: Không thể truyền tải công suất lớn như đường dây cao áp.

Ứng dụng thực tế:

Truyền tải điện từ trạm 110kV đến các khu công nghiệp: Cung cấp điện cho các nhà máy, xí nghiệp có nhu cầu công suất lớn.
Kết nối các trạm biến áp trong khu vực: Tạo thành mạng lưới điện trung áp khép kín, tăng độ tin cậy cung cấp điện.

Đường dây truyền tải hạ áp

Đường dây truyền tải hạ áp (còn gọi là đường dây phân phối) là cấp cuối cùng trong hệ thống điện, đưa điện trực tiếp đến các hộ gia đình, cửa hàng, và các thiết bị tiêu thụ điện.

Đặc điểm kỹ thuật:

Điện áp định mức: Thường là 0.4kV (380V/220V) hoặc 0.22kV (220V/110V).
Dòng điện: Cao nhất trong ba loại do điện áp thấp.
Dây dẫn: Thường là dây bọc cách điện, dây đồng hoặc dây nhôm, có tiết diện nhỏ hơn so với cao áp và trung áp.
Cột điện: Cột bê tông cốt thép hoặc cột gỗ, chiều cao thấp, khoảng cách giữa các cột nhỏ.
Cách điện: Sử dụng sứ cách điện đơn giản, hoặc dây bọc cách điện.

Ưu điểm:

Chi phí thấp: Dây dẫn, cột điện, thiết bị cách điện đơn giản, giá thành rẻ.
An toàn cho người dân: Điện áp thấp, nguy cơ tai nạn điện giảm.
Dễ dàng lắp đặt và bảo trì: Có thể đi nổi trong các khu dân cư, dễ tiếp cận.

Nhược điểm:

Tổn thất điện năng cao: Do dòng điện lớn, tổn thất I²R chiếm tỷ lệ lớn.
Khoảng cách truyền tải ngắn: Chỉ phù hợp với phạm vi vài trăm mét đến vài kilômét.
Khả năng truyền tải công suất thấp: Không thể cung cấp điện cho các hộ tiêu thụ công suất lớn.

Ứng dụng thực tế:

Cấp điện cho các hộ gia đình: Dây điện 220V/380V đi nổi hoặc đi ngầm trong các khu dân cư.
Cung cấp điện cho các cửa hàng, quán ăn: Dây điện 220V cho các thiết bị sinh hoạt.

Phân loại theo hình thức đi dây

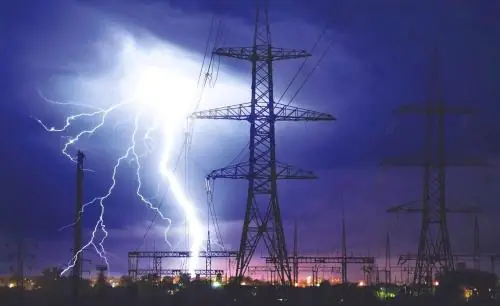

Sét Đánh Đường Dây Truyền Tải Điện Cao Thế, Siêu Cao Và Trung ... — Sét Đánh Đường Dây Truyền Tải Điện Cao Thế, Siêu Cao Và Trung …

Có thể bạn quan tâm: Cách Tải Ultra Về Máy Tính (full Crack, Link Tốc Độ Cao)

Mỗi hình thức đi dây đều có những ưu, nhược điểm riêng, phù hợp với từng điều kiện địa hình, môi trường và yêu cầu kỹ thuật.

Đường dây trên không

Đường dây trên không là loại đường dây truyền tải phổ biến nhất, đặc biệt ở các nước đang phát triển như Việt Nam, do chi phí đầu tư thấp và dễ dàng bảo trì, sửa chữa.

Đặc điểm kỹ thuật:

Dây dẫn: Dây trần (thường là ACSR – dây nhôm lõi thép) được treo trên các cột điện.
Cột điện: Cột thép, bê tông cốt thép hoặc cột gỗ.
Cách điện: Sử dụng chuỗi sứ cách điện để cách ly dây dẫn với cột điện.
Hành lang bảo vệ: Cần có hành lang bảo vệ rộng để đảm bảo an toàn.

Ưu điểm:

Chi phí đầu tư thấp: So với đường dây ngầm, chi phí xây dựng và lắp đặt thấp hơn nhiều.
Dễ dàng kiểm tra, bảo trì và sửa chữa: Có thể quan sát trực tiếp, phát hiện lỗi nhanh chóng.
Thời gian thi công nhanh: Không cần đào hố, kéo dây ngầm.
Khả năng truyền tải cao: Dây trần có khả năng tản nhiệt tốt, chịu được dòng điện lớn.

Nhược điểm:

Ảnh hưởng của thời tiết: Dễ bị ảnh hưởng bởi gió, bão, sét, sương muối, gây ra sự cố.
Ảnh hưởng đến cảnh quan: Các cột điện và dây điện có thể làm xấu cảnh quan đô thị.
Rủi ro tai nạn điện: Nguy cơ va chạm với các phương tiện, cây cối, hoặc do con người gây ra.
Tổn thất điện năng do hiệu ứng Corona: Ở điện áp cao, hiện tượng phát xạ điện corona có thể gây tổn thất và nhiễu điện từ.

Ứng dụng thực tế:

Hầu hết các tuyến truyền tải cao áp và trung áp ở Việt Nam: Các tuyến 500kV, 220kV, 110kV, 35kV, 22kV chủ yếu là đường dây trên không.
Khu vực nông thôn, miền núi: Do địa hình phức tạp, chi phí đào hố lớn, đường dây trên không là lựa chọn tối ưu.

Đường dây ngầm

Đường dây ngầm là loại đường dây được đặt dưới lòng đất, thường được sử dụng ở các khu vực đô thị, khu công nghiệp, hoặc những nơi có yêu cầu cao về mỹ quan và an toàn.

Đặc điểm kỹ thuật:

Dây dẫn: Dây cáp điện có lớp vỏ bọc cách điện và bảo vệ, thường là cáp XLPE (cáp đồng hoặc nhôm).
Hầm hoặc rãnh: Dây cáp được đặt trong hầm, rãnh hoặc ống bảo vệ.
Thiết bị phụ trợ: Cần có các hộp nối, thiết bị đo lường, hệ thống thông gió và thoát nước.

Ưu điểm:

An toàn cao: Không có nguy cơ va chạm, tai nạn điện do tiếp xúc trực tiếp.
Không ảnh hưởng đến cảnh quan: Không có cột điện, dây điện trên không, phù hợp với đô thị hiện đại.
Ít bị ảnh hưởng bởi thời tiết: Không bị ảnh hưởng bởi gió, bão, sét, cây đổ.
Giảm nhiễu điện từ: Ảnh hưởng điện từ ra môi trường xung quanh thấp.

Nhược điểm:

Chi phí đầu tư cao: Chi phí cáp điện, đào hố, xây hầm, lắp đặt cao gấp nhiều lần so với đường dây trên không.
Khó khăn trong bảo trì, sửa chữa: Khi có sự cố, việc phát hiện và sửa chữa mất nhiều thời gian và chi phí.
Khả năng truyền tải hạn chế: Dây cáp ngầm có khả năng tản nhiệt kém hơn so với dây trần, dẫn đến giới hạn dòng điện.
Yêu cầu kỹ thuật cao: Cần có thiết kế, thi công và vận hành chuyên nghiệp.

Ứng dụng thực tế:

Khu vực trung tâm thành phố: Các tuyến cáp 22kV, 35kV, 110kV đi ngầm dưới lòng đường.
Khu công nghiệp, khu chế xuất: Để đảm bảo mỹ quan và an toàn cho các phương tiện vận chuyển.
Các công trình trọng điểm: Như sân bay, bến cảng, khu du lịch.

Phân loại theo loại dây dẫn

Loại dây dẫn ảnh hưởng trực tiếp đến khả năng truyền tải, tổn thất điện năng và tuổi thọ của đường dây.

Dây nhôm lõi thép (ACSR)

Dây nhôm lõi thép (ACSR – Aluminium Conductor Steel Reinforced) là loại dây dẫn phổ biến nhất trong các đường dây truyền tải trên không, đặc biệt là ở các cấp điện áp cao và trung áp.

Cấu tạo:

Lõi: Là các sợi thép được xoắn lại, chịu lực kéo.
Vỏ: Là các sợi nhôm được xoắn bên ngoài lõi thép, chịu dòng điện.

Ưu điểm:

Độ bền cơ học cao: Lõi thép giúp dây có khả năng chịu lực kéo lớn, phù hợp với các khoảng cột lớn.
Dẫn điện tốt: Vỏ nhôm có điện trở thấp, dẫn điện tốt.
Khả năng tản nhiệt tốt: Dây trần có diện tích bề mặt lớn, tản nhiệt tốt, chịu được dòng điện lớn.
Chi phí hợp lý: Cân bằng giữa độ bền, dẫn điện và giá thành.

Nhược điểm:

Trọng lượng lớn: So với dây nhôm thuần, dây ACSR nặng hơn do có lõi thép.
Dễ bị ăn mòn: Đặc biệt ở các khu vực có muối, hóa chất.

Ứng dụng thực tế:

Tất cả các tuyến truyền tải trên không ở Việt Nam: Từ 22kV đến 500kV đều sử dụng dây ACSR.
Các khu vực có tải trọng gió lớn: Lõi thép giúp dây chịu được lực gió.

Dây nhôm (AAC)

Dây nhôm (AAC – All Aluminium Conductor) là loại dây dẫn được làm hoàn toàn bằng nhôm, không có lõi thép.

Có Mấy Loại Đường Dây Truyền Tải? 2 3 4 5

Có thể bạn quan tâm: Cách Tải Truyện Trên Wattpad Về Điện Thoại

Cấu tạo:

Toàn bộ dây: Là các sợi nhôm được xoắn lại với nhau.

Ưu điểm:

Trọng lượng nhẹ: Nhẹ hơn so với dây ACSR, giảm tải trọng cho cột điện.
Chống ăn mòn tốt: Không có lõi thép nên ít bị ăn mòn hơn.
Dẫn điện tốt: Toàn bộ dây là nhôm, có điện trở thấp.

Nhược điểm:

Độ bền cơ học thấp: Không có lõi thép nên khả năng chịu lực kéo kém, chỉ phù hợp với các khoảng cột ngắn.
Dễ bị chảy xệ: Dưới tác dụng của nhiệt độ và trọng lượng bản thân, dây dễ bị chảy xệ.

Ứng dụng thực tế:

Các tuyến truyền tải ngắn, khoảng cột nhỏ: Thường được sử dụng ở các khu vực đô thị, hoặc làm dây nhánh.
Các khu vực có điều kiện ăn mòn cao: Như ven biển, khu công nghiệp hóa chất.

Dây đồng

Dây đồng có độ dẫn điện rất cao, nhưng do chi phí cao nên ít được sử dụng trong các đường dây truyền tải trên không.

Cấu tạo:

Toàn bộ dây: Là các sợi đồng được xoắn lại.

Ưu điểm:

Độ dẫn điện cực tốt: Điện trở thấp nhất trong các loại dây dẫn.
Độ bền cơ học cao: Chịu được lực kéo lớn.

Nhược điểm:

Chi phí cao: Đồng là kim loại quý, giá thành cao.
Trọng lượng nặng: Nặng hơn so với dây nhôm.

Ứng dụng thực tế:

Các thiết bị trong trạm biến áp: Dây nối, dây busbar.
Một số tuyến truyền tải đặc biệt: Khi yêu cầu về tổn thất điện năng cực thấp.

So sánh chi tiết các loại đường dây truyền tải

Để trả lời một cách đầy đủ cho câu hỏi có mấy loại đường dây truyền tải, dưới đây là bảng so sánh chi tiết giữa các loại đường dây dựa trên các tiêu chí quan trọng.

Tiêu chí	Đường dây trên không	Đường dây ngầm
Chi phí đầu tư	Thấp	Cao (gấp 5-10 lần)
Chi phí bảo trì	Thấp	Cao
Khả năng truyền tải	Cao	Trung bình
Tổn thất điện năng	Trung bình	Thấp
An toàn	Thấp (rủi ro va chạm)	Cao
Ảnh hưởng cảnh quan	Kém	Tốt
Chịu ảnh hưởng thời tiết	Cao	Thấp
Thời gian thi công	Nhanh	Chậm
Tuổi thọ	30-40 năm	40-60 năm

Các yếu tố ảnh hưởng đến lựa chọn loại đường dây

Việc lựa chọn loại đường dây nào để sử dụng phụ thuộc vào nhiều yếu tố, bao gồm:

Chi phí đầu tư và vận hành: Đây là yếu tố quyết định hàng đầu, đặc biệt ở các nước đang phát triển.
Điều kiện địa hình và khí hậu: Khu vực nhiều đồi núi, rừng rậm, hay thường xuyên có bão, lũ sẽ ảnh hưởng đến việc lựa chọn.
Yêu cầu về mỹ quan và an toàn: Các khu vực đô thị thường ưu tiên đường dây ngầm.
Công suất và khoảng cách truyền tải: Công suất lớn, khoảng cách xa thường sử dụng đường dây trên không cao áp.
Quy hoạch phát triển: Phải phù hợp với quy hoạch đô thị, quy hoạch khu công nghiệp.

Xu hướng phát triển của đường dây truyền tải

Trong tương lai, ngành điện đang hướng tới các xu hướng sau:

Tăng điện áp truyền tải: Để giảm tổn thất và tăng khả năng truyền tải, các nước đang phát triển các hệ thống truyền tải điện áp siêu cao (UHV) như 765kV, 1000kV.
Ứng dụng công nghệ thông minh (Smart Grid): Tích hợp cảm biến, hệ thống điều khiển tự động để giám sát, điều khiển và tối ưu hóa vận hành đường dây.
Phát triển đường dây ngầm: Đặc biệt ở các khu vực đô thị, để đảm bảo mỹ quan và an toàn.
Sử dụng vật liệu mới: Như dây dẫn composite, dây dẫn siêu dẫn để giảm trọng lượng, tăng khả năng truyền tải và giảm tổn thất.

Kết luận

Tóm lại, câu hỏi có mấy loại đường dây truyền tải có thể được trả lời theo nhiều cách phân loại khác nhau. Về cơ bản, có thể chia thành 3 loại chính theo chức năng: đường dây truyền tải cao áp, trung áp và hạ áp. Ngoài ra, còn có thể phân loại theo hình thức đi dây (trên không và ngầm) hoặc theo loại dây dẫn (ACSR, AAC, dây đồng). Mỗi loại đều có những ưu, nhược điểm riêng, phù hợp với từng điều kiện cụ thể về kỹ thuật, kinh tế và môi trường. Việc lựa chọn loại đường dây phù hợp là yếu tố then chốt để đảm bảo hệ thống điện vận hành an toàn, hiệu quả và kinh tế. Với sự phát triển của công nghệ, ngành điện đang hướng tới các giải pháp truyền tải hiện đại, thông minh và thân thiện với môi trường hơn.
